Resistor tipo TVR
Resistor tipo TVRNI
Resistor tipo TVRA

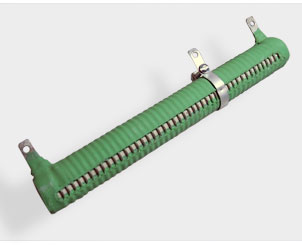

resistores fio tubular
Voltar

Fio Tubular Variável Radial
Fio Tubular Variável Radial Não Indutivo
Fio Tubular Variável Radial para Acelerador

Aplicação: Estes resistores foram desenvolvidos para dissipar médias e grandes potências em pequenos volumes. Os terminais radiais e o corpo cilíndrico de cerâmica permitem montagens através de solda ou fixação por parafusos.

Descrição: TVR - O elemento resistivo, constituído de fios de ligas especiais, é enrolado sobre um corpo cilíndrico de cerâmica de alta qualidade, e nos resistores TVRNI o fio é enrolado de forma que não forme campo magnético ou elétrico ao redor do resistor. Nas extremidades são colocadas braçadeiras metálicas, que se constituem nos terminais radiais do resistor, às quais é soldado o elemento resistivo.

Os tipos TVR e TVRNI, possuem também uma ou mais braçadeiras variáveis, ajustáveis, fazendo contato através de uma faixa sem revestimento, ao longo do corpo do resistor para que o cliente possa localizar o melhor valor ôhmico para seus equipamentos. O conjunto é protegido por um revestimento á base de silicone não inflamável, que suporta altas temperaturas sem desprender-se do resistor.

Montagem: Estes resistores devem ser montados de modo que os outros componentes ou materiais nas imediações não sejam afetados pelo calor irradiado.

Dados Técnicos
Máxima temperatura de superfície    350° C
Especificação básica IEC 266
Categoria climática (IEC 68) 40/200/56
Estabilidade após:
1000h – dissipação nominal R máx. 5%
Ensaios climáticos R máx. 5%
Sobrecarga de curta duração R máx. 2%

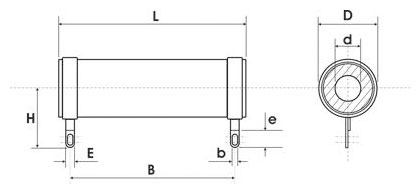

Tabela de Medidas de Valores dos Resistores TVR

TIPO DISSIP (W) VALORES RESISTIVOS DIMENSÕES (M/M) TOLERANCIA
40.ºC 70.ºC MIN. MAX. D d E H L B
TVR-20 20 18 0,05R 18K 15,7+-1,0 8,5+-0,3 6,0+-0,5 21+-2,0 52+-1,0 46+-4,0
TVR-25 25 22 0,05R 27K 15,7+-1,0 8,5-0,3 6,0+-0,5 21+-2,0 65+-1,2 59+-6,0
TVR-30 30 27 0,05R 33K 15,7+-1,0 8,5-0,3 6,0+-0,5 21+-2,0 72+-1,2 64+-6,0
TVR-50 50 45 0,10R 39K 21,5+-1,5 12,5+-0,4 6,0+-0,5 28+-3,0 80+-1,5 69+-7,0
TVR-75 75 67 0,10R 50K 21,5+-1,5 12,5+-0,4 6,0+-0,5 28+-3,0 125+-2,0 115+-10,0
TVR-100 100 90 0,10R 68K 21,5+-1,5 12,5+-0,4 6,0+-0,5 28+-3,0 165+-2,5 153+-15,0
TVR-160 160 140 0,10R 82K 28,0+-2,0 14,0+-0,5 9,5+-0,8 34+-3,5 190+-4,0 173+-17,0
TVR-200 200 180 0,10R 100K 28,0+-2,0 14,0+-0,5 9,5+-0,8 34+-3,5 250+-4,5 232+-22,0
TVR-300 300 270 0,20R 150K 50,0+-3,0 35,0+-2,0 17+-1,5 57+-4,0 266+-5,0 236+-23,0
TVR-400 400 370 0,20R 180K 50,0+-3,0 35,0+-2,0 17+-1,5 57+-4,0 300+-6,0 270+-27,0
TVR-500 500 470 0,20R 200K 50,0+-3,0 35,0+-2,0 17+-1,5 57+-4,0 400+-8,0 370+-35,0
TVR-700 700 760 0,20R 250K 50,0+-3,0 35,0+-2,0 17+-1,5 57+-4,0 500+-10,0 460+-40,0
TVR-1000 1000 950 0,30R 300K 50,0+-3,0 35,0+-2,0 17+-1,5 57+-4,0 600+-12,0 550+-50,0
TVR-2000 2000 1850 0,50R 360K 60,0+-3,5 30,0+-2,0 17+-1,5 75+-5,0 600+-12,0 550+-50,0
TVR-5000 5000 4700 0,50R 390K 75,0+-4,0 45,0+-2,5 17+-1,5 80+-6,0 900+-18,0 830+-70,0

Demais valores sob consulta






Tabela de Medidas de Valores dos Resistores TVRNI

TIPO DISSIP (W) VALORES RESISTIVOS DIMENSÕES (M/M) TOLERANCIA
40.ºC 70.ºC MIN. MAX. D d E H L B
TFRNI-20 20 18 0,05R 18K 15,7+-1,0 8,5+-0,3 6,0+-0,5 21+-2,0 52+-1,0 46+-4,0
TFRNI-25 25 22 0,05R 27K 15,7+-1,0 8,5-0,3 6,0+-0,5 21+-2,0 65+-1,2 59+-6,0
TFRNI-30 30 27 0,05R 33K 15,7+-1,0 8,5-0,3 6,0+-0,5 21+-2,0 72+-1,2 64+-6,0
TFRNI-50 50 45 0,10R 39K 21,5+-1,5 12,5+-0,4 6,0+-0,5 28+-3,0 80+-1,5 69+-7,0
TFRNI-75 75 67 0,10R 50K 21,5+-1,5 12,5+-0,4 6,0+-0,5 28+-3,0 125+-2,0 115+-10,0
TFRNI-100 100 90 0,10R 68K 21,5+-1,5 12,5+-0,4 6,0+-0,5 28+-3,0 165+-2,5 153+-15,0
TFRNI-160 160 140 0,10R 82K 28,0+-2,0 14,0+-0,5 9,5+-0,8 34+-3,5 190+-4,0 173+-17,0
TFRNI-200 200 180 0,10R 100K 28,0+-2,0 14,0+-0,5 9,5+-0,8 34+-3,5 250+-4,5 232+-22,0
TFRNI-300 300 270 0,20R 150K 50,0+-3,0 35,0+-2,0 17+-1,5 57+-4,0 266+-5,0 236+-23,0
TFRNI-400 400 370 0,20R 180K 50,0+-3,0 35,0+-2,0 17+-1,5 57+-4,0 300+-6,0 270+-27,0
TFRNI-500 500 470 0,20R 200K 50,0+-3,0 35,0+-2,0 17+-1,5 57+-4,0 400+-8,0 370+-35,0
TFRNI-700 700 760 0,20R 250K 50,0+-3,0 35,0+-2,0 17+-1,5 57+-4,0 500+-10,0 460+-40,0
TFRNI-1000 1000 950 0,30R 300K 50,0+-3,0 35,0+-2,0 17+-1,5 57+-4,0 600+-12,0 550+-50,0
TFRNI-2000 2000 1850 0,50R 360K 60,0+-3,5 30,0+-2,0 17+-1,5 75+-5,0 600+-12,0 550+-50,0
TFRNI-5000 5000 4700 0,50R 390K 75,0+-4,0 45,0+-2,5 17+-1,5 80+-6,0 900+-18,0 830+-70,0

Demais valores sob consulta
